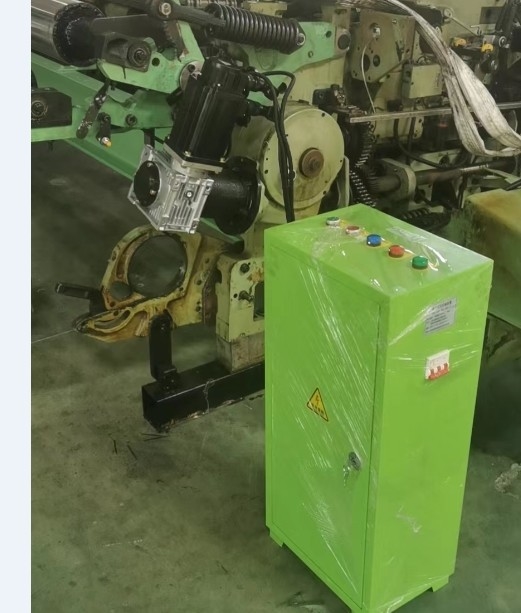

Instruksi untuk memodifikasi mesin tenun ulang-alik dengan pengiriman warp elektronik

Banyak mesin tenun, terutama tenun ulang lama, menggunakan pemasangan warp mekanis, yang memiliki banyak cacat, seperti pemasangan warp yang tidak stabil selama operasi;Pengiriman warp intermiten rentan terhadap tanda transversal dan loose weft drivingUntuk memperbaiki hal ini, produsen tenun kemudian sebagian besar mengadopsi pengiriman warp elektronik,yang memiliki hasil yang baikSistem pengiriman elektronik yang diproduksi oleh jenis modifikasi ini telah terbukti memiliki efek perbaikan yang sangat baik melalui penggunaan jangka panjang dan pengalaman bertahun-tahun oleh banyak produsen.Penjelasan spesifiknya adalah sebagai berikut::

Pertama, komposisi struktural

1Motor, servo unit, servo drive sirkuit.

2Sumber daya listrik dan unit kontrol: sirkuit pendukung kontrol program listrik khusus.

3 pengurangan, poros penghubung, sarung penghubung, flange instalasi, sambungan spline, penggerak koneksi roda sinkron dan aksesoris lainnya (tergantung pada kebutuhan nyata tenun)

4Kotak kontrol listrik, kabel penghubung, colokan, sensor, dll.

Kedua, deskripsi fungsional

1Fungsi pengetatan dan pelepasan manual.

2Fungsi perlindungan tegangan.

Selama proses tenun, pengkodean dan posisi dapat secara otomatis melacak kecepatan tenun dan menjaga ketegangan warp yang stabil.

4/ Matikan fungsi rem.

Mengganti poros tenun mudah dan cepat.

Ketiga, prinsip kerja sistem kontrol

1. Pengiriman warp mekanis tradisional dicapai melalui transmisi ikatan dan batang kamp. Selama satu siklus rotasi spindle utama, benang warp longgar ketika ketegangan tinggi,dan berhenti ketika ketegangan rendahKetika mesin tenun menghasilkan kain yang berbeda, perlu untuk menyesuaikan parameter mekanis dari perangkat warp feed untuk menyesuaikan dengan tegangan yang berbeda dari benang warp yang berbeda.

2Pengiriman warp elektronik yang baru dimodifikasi menggunakan servo motor AC independen sebagai sumber daya dan sensor ketegangan untuk mendeteksi ketegangan benang warp.Ketika tegangan lebih besar dari nilai target, papan sirkuit kontrol menghitung dan mengontrol servo motor untuk memberikan benang warp, mengurangi ketegangan; Ketika ketegangan kurang dari nilai target,papan sirkuit kontrol mengontrol servo motor untuk meningkatkan kecepatan jalur dan meningkatkan teganganDengan cara ini, dapat memastikan ketegangan horizontal benang warp selama proses tenunan.Sistem kontrol bertujuan untuk mengendalikan ketegangan warp, berdasarkan tegangan warp yang sebenarnya dan rasio transmisi warp feed, dan dikendalikan langsung oleh servo motor warp feed,untuk mencapai tegangan warp yang stabil dan kecepatan pemasangan warp yang halus selama proses tenun.

Dalam sistem ini, sensor tegangan warp mengumpulkan data dan mengirimnya ke pemrosesan amplifikasi diferensial untuk memastikan kinerja anti-interferensi sinyal yang tinggi;Melakukan ribuan sampel proses sinyal tegangan dalam satu siklus spindle dan memastikan akurasi pengumpulan teganganSistem memperoleh sudut spindle melalui encoder fotoelektrik dan menentukan apakah untuk memulai atau menghentikan mesin berdasarkan sinyal operasi tenun..Selama proses tenunan normal, sistem beroperasi dalam mode otomatis, menggunakan tiga parameter: tegangan warp komprehensif, parameter proses dasar mesin utama, dan sinyal kontrol utama.Setelah operasi kontrol lanjutan, itu output kontrol operasi pulsa untuk mengontrol kecepatan operasi warp makan dan menggeliat servo motor.

Pengembangan tenun proyektil

Mesin tenun proyektil adalah mesin tenun yang menggunakan penjepit proyektil atau proyektil untuk memasukkan tenun ke dalam gudang.Kecepatan penyisipan perekat mencapai 1100 m/menit, dan P7200 Loom dapat mencapai 1200 m / min. Ini memiliki kemampuan beradaptasi yang kuat dengan berbagai kain, dapat menenun berbagai benang dan kain lebar, dan memiliki kebisingan mesin yang rendah.Ada serangkaian tenun proyektil, PS,Tw11,PU,P7100,P7200;P7150;P7300, dengan lebar kerja 220 cm~545 cm, yang dibagi menjadi monokrom dan multi-warna, dan dapat digunakan untuk menenun kain murni dan campuran seperti kapas,wol dan serat kimiaJika dilengkapi dengan mekanisme pembukaan dobby dan jacquard, kain pola kecil dan besar dapat ditenun.dan kualitas kain sangat baikPada tahun 1933, Jerman R. Rothman pertama kali mengusulkan penyisipan perban proyektil. Pada tahun 1934, perusahaan Swiss Sulzer mengembangkan tenun proyektil.perusahaan Swiss Sulzer dan Ruti pertama kali menempatkan ke dalam produksi industri.

Alat tenun proyektil telah diperluas ke berbagai industri seperti kapas dan wol, sutra, handuk, bahan kasar, konstruksi, layar mesh, geotekstil dan kain industri.
